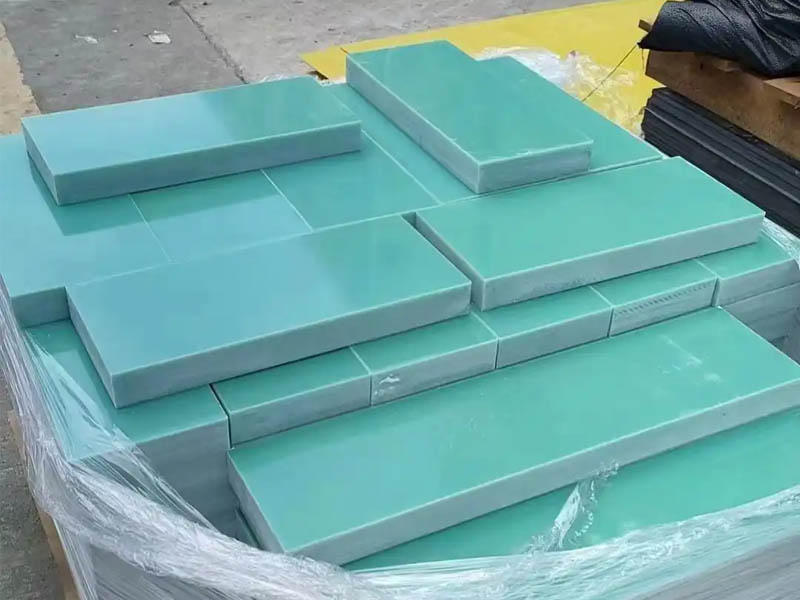

FR-4 é um código de classificação de material retardante de chamas, representando um material composto baseado em resina epóxi e tecido de fibra de vidro, amplamente utilizado na fabricação de PCB e isolamento eletrônico.

O FR-4 é um material essencial amplamente utilizado na indústria eletrônica. Suas principais características e aplicações são as seguintes:

1. Definição e essência

• Grau do material em vez de nome específico: FR-4 é um código de grau retardante de chamas estabelecido pela NEMA (National Electrical Manufacturers Association), indicando que a resina é resina epóxi, o material de reforço é tecido de fibra de vidro e o grau retardante de chamas atinge o padrão UL94 V-0.

• Composição: É composto principalmente de resina epóxi de quatro funções, enchimento (Filler) e tecido de fibra de vidro de grau eletrônico, e é feito por processo de laminação de alta temperatura e alta pressão.

2. Principais características

• Retardante de chama: Atende ao padrão UL94 V-0 e pode se autoextinguir durante a queima.

• Desempenho elétrico: Constante dielétrica estável (Dk) (ex.: 4,5), excelente isolamento, adequado para circuitos de alta frequência.

• Resistência mecânica: alta rigidez, resistência ao calor e à umidade, pode ser processado com precisão.

• Gerenciamento térmico: Baixo coeficiente de expansão térmica (CTE), adequado para ambientes de alta temperatura.

3. Áreas de aplicação

• Fabricação de PCB: como substrato principal, é usado para placas de circuito multicamadas (como placas de driver de LED de quatro camadas) para fornecer compatibilidade eletromagnética e capacidade de condução de corrente.

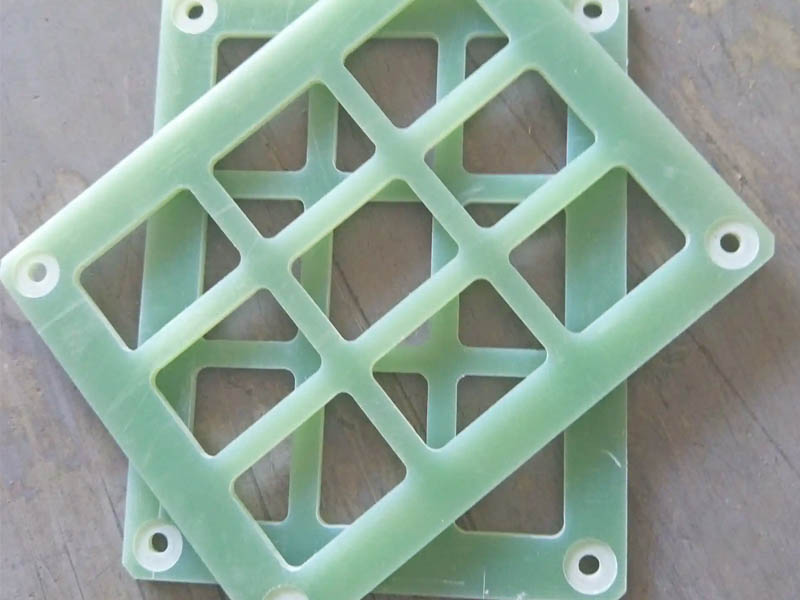

• Componentes de isolamento: incluindo placas de isolamento de transformadores, peças de isolamento de motores, placas de reforço de FPC, etc.

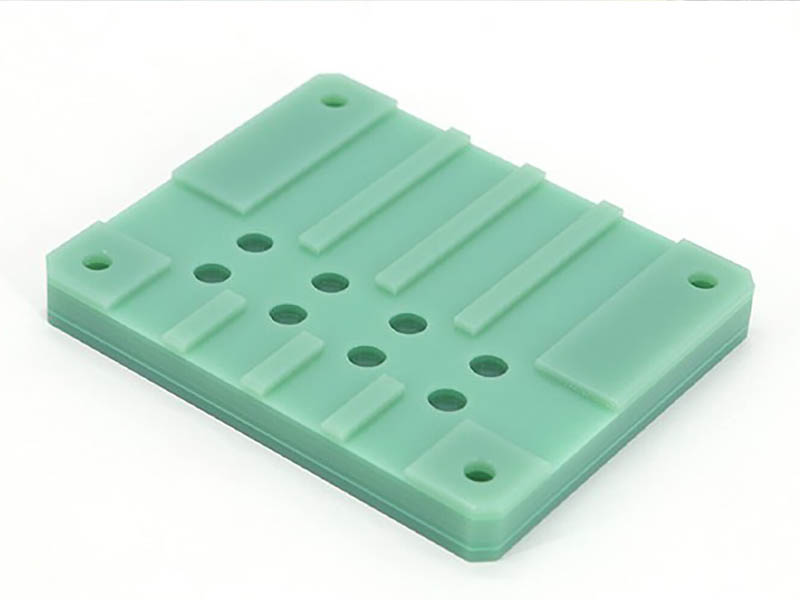

• Equipamentos industriais: como engrenagens de retificação, placas de teste, etc., que exigem alta resistência mecânica.
