O método de corte para Placas de fibra de vidro FR4 A escolha da ferramenta de corte deve ser feita com base na espessura da placa, nos requisitos de precisão e nas dimensões de produção. É crucial garantir uma superfície lisa e precisão dimensional, evitando rachaduras ou exposição de fibras devido ao manuseio inadequado. Abaixo estão os métodos de corte mais comuns e os principais pontos de operação:

1. Corte manual (Adequado para folhas finas e processamento de pequenos lotes)

Método de corte com estilete: Adequado para chapas finas com espessura ≤ 3 mm. Para executar o procedimento, fixe uma régua ao longo da linha de corte. Utilize um estilete (recomenda-se lâmina industrial de alta dureza) para marcar repetidamente a linha até que a profundidade atinja 1/3 a 1/2 da espessura da chapa. Em seguida, coloque a chapa sobre a borda de uma mesa, alinhada com as linhas marcadas, e pressione firmemente com ambas as mãos para quebrá-la.

Método de corte com serra manual: Adequado para tábuas com espessura de 3 a 10 mm. Utilize uma serra de arco com dentes finos (≥18 dentes/polegada). Ao cortar, mantenha a lâmina perpendicular à tábua e avance lenta e uniformemente para evitar força excessiva que possa causar rachaduras. Após o corte, utilize uma lima para suavizar a superfície e evitar que a fibra de vidro machuque suas mãos.

2. Corte mecânico (Adequado para chapas médias e grossas e processamento em lotes)

Serra elétrica/serra circular adequada para corte de chapas com espessura de 5 a 50 mm, com alta eficiência. Requer um disco de serra diamantado ou de metal duro (o número de dentes depende da espessura; use um disco com menos dentes para chapas mais grossas e um com mais dentes para chapas mais finas). Ajuste a velocidade do disco de serra durante o corte (geralmente entre 3000 e 5000 rpm). A chapa deve ser fixada com grampos para evitar que a vibração cause um corte desalinhado. Simultaneamente, use água ou ar comprimido para resfriar o disco de serra e a área de corte, evitando que a resina queime devido às altas temperaturas.

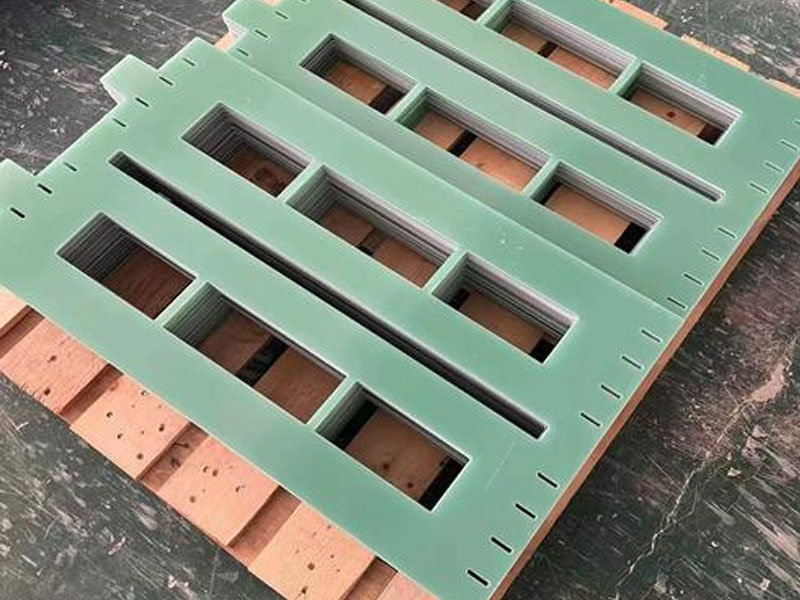

O corte por fresadora/gravadora é adequado para aplicações que exigem corte de alta precisão em formas irregulares (como contornos complexos e aberturas). Ao instalar uma fresa (de metal duro ou diamante), o fresamento é realizado ao longo de um percurso predefinido com uma precisão de ±0,1 mm. Durante a operação, a taxa de avanço deve ser controlada (normalmente entre 50 e 200 mm/min); uma taxa de avanço excessiva pode facilmente levar à delaminação da chapa metálica ou ao desgaste da ferramenta.

3. Corte de alta precisão (adequado para usinagem de peças de precisão)

O corte a laser é adequado para materiais em chapa com espessura ≤10 mm e que requerem um corte suave. Ele utiliza um feixe de laser de alta potência (laser de CO₂ ou laser de fibra) para fundir e evaporar o material, obtendo-se um corte sem contato, sem rebarbas, com alta precisão (±0,05 mm) e sem tensão mecânica que possa causar deformação do material em chapa. No entanto, o corte a laser pode causar uma leve carbonização da resina no local do corte, exigindo pós-processamento (como retificação) em aplicações com requisitos de isolamento rigorosos.

O corte a jato de água é adequado para diversas espessuras (especialmente chapas com mais de 20 mm de espessura) e aplicações sensíveis ao calor. Utiliza um jato de água de alta pressão (misturado com abrasivos como granada) para erodir e cortar, eliminando a zona afetada pelo calor e produzindo um corte limpo e suave. Permite cortar formas complexas. No entanto, o equipamento é relativamente caro e é mais indicado para produção em massa e usinagem de precisão.

Precauções de corte

Proteção e Segurança: Durante o corte, haverá geração de poeira e detritos de fibra de vidro. Use máscara contra poeira, óculos de proteção e luvas para evitar a inalação ou o contato com a pele (a fibra de vidro pode causar coceira).

Evite o superaquecimento: A dissipação insuficiente de calor durante o corte mecânico pode fazer com que a resina amoleça e grude na lâmina, afetando a qualidade do corte. O resfriamento imediato é necessário.

Fixação segura: Independentemente do método de corte, a chapa de material deve ser fixada com segurança à mesa de trabalho para evitar deslizamentos que possam causar desvios dimensionais ou acidentes.

Processamento pós-corte: Após o corte, utilize lixa, lima ou uma ferramenta de rebarbação específica para tratar as bordas cortadas, removendo arestas vivas e fibras expostas para garantir um uso seguro.
