Refere-se ao uso de máquinas controladas por computador (CNC) para cortar, moldar e perfurar FR4 (um laminado de resina epóxi reforçada com fibra de vidro retardante de chamas) para fabricar isoladores eletrônicos de precisão, suportes de PCB e várias peças mecânicas com excelente resistência, propriedades elétricas e resistência à umidade.

Primeiro, FR4 É um material retardante de chamas composto de resina epóxi e tecido de fibra de vidro. O "FR" em sua designação representa a resistência à chama, e o "4" indica sua classificação. É usado principalmente como substrato para placas de circuito impresso (PCB) e matéria-prima para diversos componentes isolantes. Possui alta resistência mecânica, propriedades elétricas estáveis e boa resistência ao calor, atendendo ao padrão de retardamento de chamas UL94 V-0.

Então, por que usar CNC para usinar FR4?

1. Alta precisão: O material FR4 é propenso à delaminação se o processo de laminação for ligeiramente irregular. O CNC utiliza programas de computador para controlar as ferramentas de corte, e a velocidade e a taxa de avanço podem ser precisas com várias casas decimais, controlando o erro de usinagem em ±0,02 mm. Isso é algo difícil de alcançar de forma consistente usando métodos manuais tradicionais ou máquinas-ferramenta comuns.

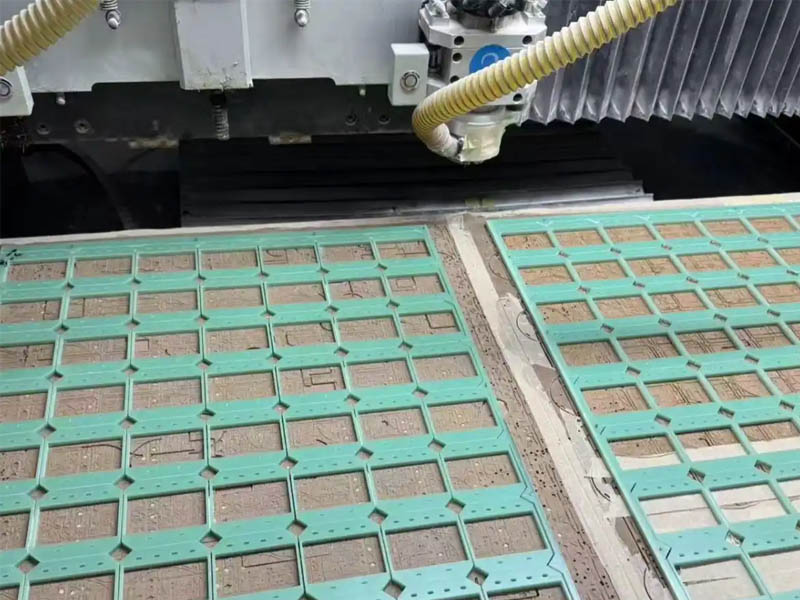

2. Alta eficiência: As máquinas CNC podem operar de forma automática e contínua, realizando furação, fresagem e corte em uma única operação. Elas também podem funcionar 24 horas por dia, o que as torna particularmente adequadas para produção em massa. Por exemplo, na fabricação de peças isolantes para cúpulas de lâmpadas LED, a furação pode ser seguida pela fresagem para criar um círculo, de forma rápida e consistente.

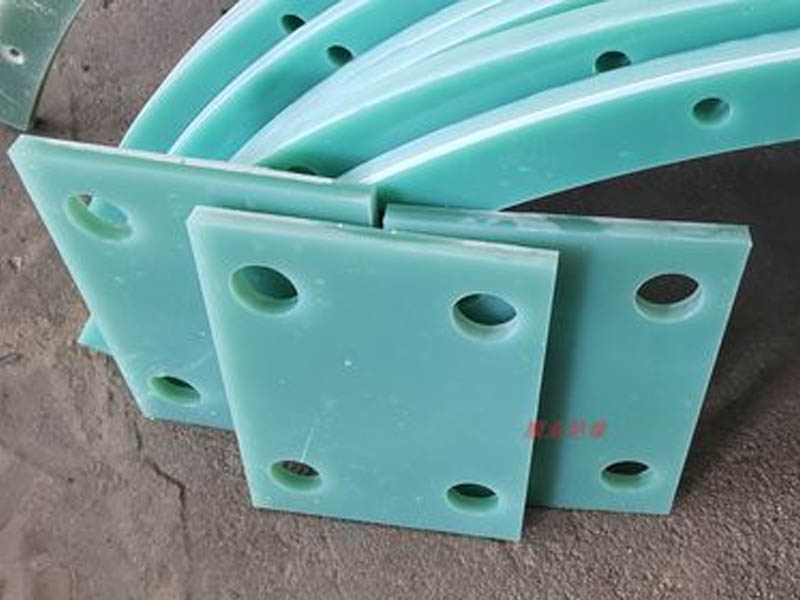

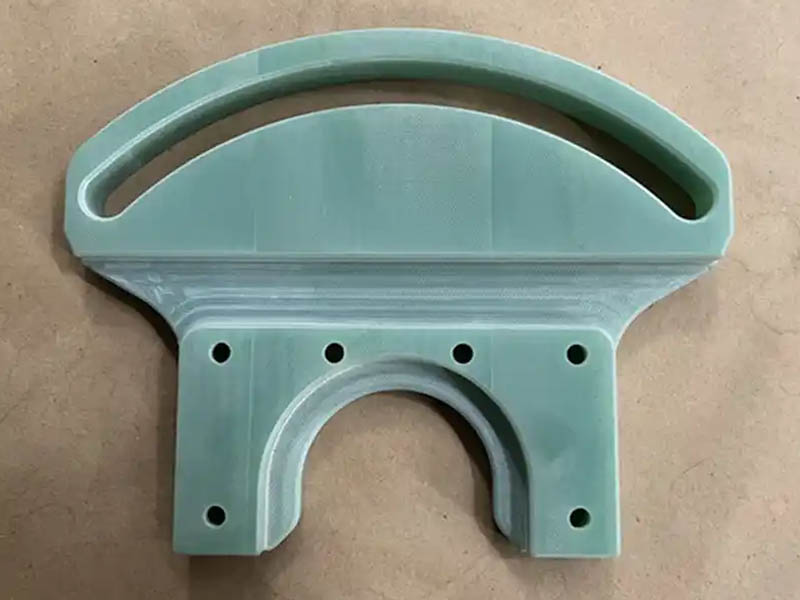

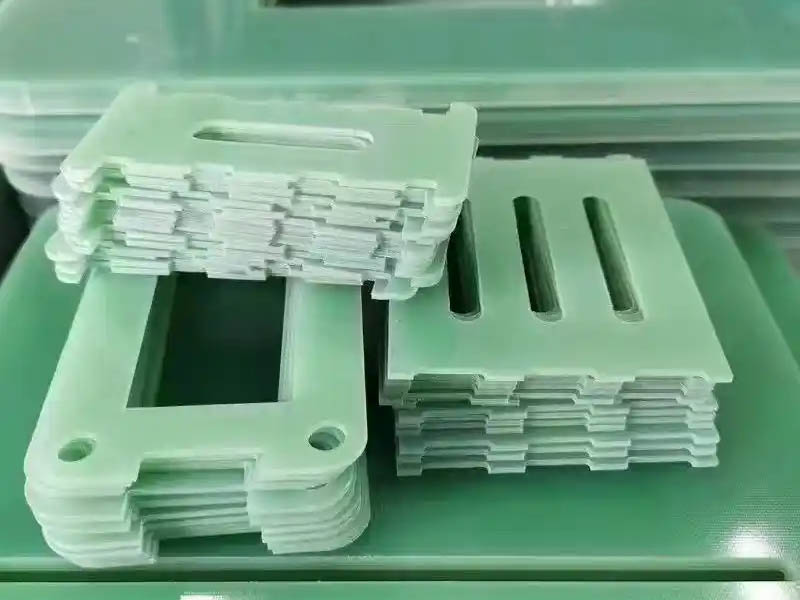

3. Versatilidade: O FR4 pode ser usinado em diversas formas complexas. É frequentemente utilizado na fabricação de juntas e defletores isolantes, que podem apresentar furos irregulares, superfícies curvas ou estruturas de paredes finas. A articulação multieixos e os recursos de programação das máquinas CNC permitem lidar facilmente com essas características, uma limitação dos tornos e fresadoras tradicionais.
